原理，結構

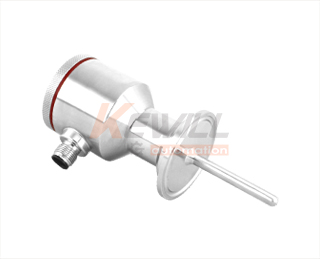

TK80T 是專用于食品衛生、醫藥環保的衛生型溫度變送器，產品設計符合FDA\GMP標準。采用PT100或PT1000熱電阻進行溫度測量，信號通過電路處理后轉換成標準工業電信號輸出。全1.4435不銹鋼外殼設計，使其不會對測量介質及環境形成污染，專用食品衛生級過程連接，可確保不留消毒死角。
技術參數
| 溫度與精度 | ||||||||
| 量程范圍： | -50…200℃ | |||||||
| 環境溫度： | -30℃…100℃ | |||||||
| 存儲溫度： | -30℃…140℃ | |||||||
| 相對濕度： | 0…80% | |||||||
| 控制精度： | ≤±0.25%FS | |||||||
| 顯示精度： | ±0.15FS | |||||||
| 顯示方式： | 就地無/遠傳可配合顯示 | |||||||
| 傳感器： | PT1000 Class A | |||||||
| PT100 Class A | ||||||||
| 輸出供電與接線 | ||||||||
| 電源范圍： | DC? 10…30Vdc | |||||||
| 電流信號： | 2線4…20mA（RA≤（Us-10)V/0.02A | |||||||
| 最大功耗： | ＜3W | |||||||
| 引線方式： | M12*1航空插頭 | |||||||
| 內螺紋G1/2?防爆接口 | ||||||||
| 材質耐壓防護 | ||||||||
| 耐壓： | 40bar | |||||||
| 防護等級： | IP67 | |||||||
| 殼體： | 不銹鋼1.4301(304) | |||||||
| 介質接觸部分： | 不銹鋼1.4435 (316L) | |||||||
尺寸圖
| 型號 | DN | 表盤外徑C | 管外徑B | 管內徑A | 高度L | ||||||
| C20 | 20 | 50.5 | 19 | 15.7 | 21.5 | ||||||
| C25 | 25 | 50.5 | 25.4 | 22.2 | 21.5 | ||||||
| C40 | 40 | 50.5 | 38.1 | 34.9 | 21.5 | ||||||
| C50 | 50 | 64 | 50.8 | 47.6 | 21.5 | ||||||
| C60 | 60 | 77.5 | 63.5 | 60.3 | 21.5 | ||||||
| C80 | 80 | 91 | 76.2 | 73 | 21.5 | ||||||
| C100 | 100 | 119 | 101.6 | 97.6 | 28 |
選型表
| TK80T- | 衛生型溫度變送器 | |||||||||||||||||
| 輸出輸出類型 | ||||||||||||||||||
| 模擬量4…20mA電流輸出 | ||||||||||||||||||
| 模擬量1…5V電壓輸出 | ||||||||||||||||||
| 探頭直徑(D) | ||||||||||||||||||
| Φ6???? 可耐壓40 bar(長度L≤1000mm可選) （*） | ||||||||||||||||||
| Φ8?????可耐壓40 bar | ||||||||||||||||||
| 卡箍連接方式 | ||||||||||||||||||
| DN20衛生卡箍 直徑50.5mm | ||||||||||||||||||
| DN25衛生卡箍 直徑50.5mm?（*） | ||||||||||||||||||
| DN40衛生卡箍 直徑50.5mm | ||||||||||||||||||
| DN50衛生卡箍 直徑64mm | ||||||||||||||||||
| DN60衛生卡箍 直徑77.5mm | ||||||||||||||||||
| DN80衛生卡箍 直徑91mm | ||||||||||||||||||
| DN100衛生卡箍 直徑119mm | ||||||||||||||||||
| 探頭長度(L) | ||||||||||||||||||
| 15mm（*） | ||||||||||||||||||
| 25mm | ||||||||||||||||||
| 50mm（*） | ||||||||||||||||||
| 75mm | ||||||||||||||||||
| 100mm（*） | ||||||||||||||||||
| 定制方式Customized | ||||||||||||||||||
| 出線方式 | ||||||||||||||||||
| M12*1航空接插線 | ||||||||||||||||||
| G1/2?防爆接口 | ||||||||||||||||||
| 溫度量程 | ||||||||||||||||||
| X | 詳見“常規量程代碼表” | |||||||||||||||||
| 精度等級 | ||||||||||||||||||
| A | ±0.2% | |||||||||||||||||
| B | ±0.5% | |||||||||||||||||
| 此PDF不含選型表完整數據，如需選型請聯系銷售人員或發電子郵件至sales@kewill-auto.cn獲得完整樣本。 | ||||||||||||||||||
| 備注：“*”標為現貨常備款或快速交貨型 | ||||||||||||||||||
