原理，結構

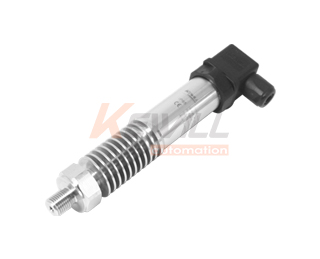

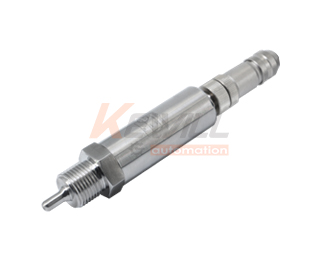

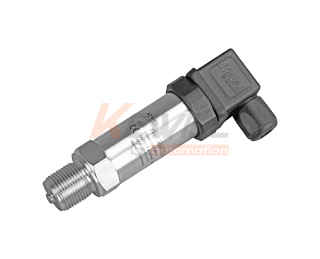

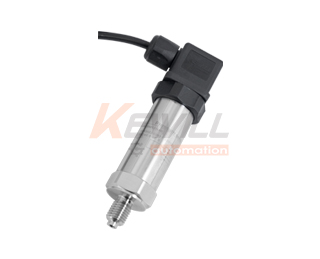

緊湊型擴散硅式壓力變送器,OEM客戶最佳選擇。
技術參數
| 測量范圍 ： | 見量程代碼 | 響應時間： | <1ms(10…90%FS） | 儲存溫度： | -30…100℃ | ||||||||
| 過載范圍： | ≤10bar, 4×;≤600bar, 2×; | 供電： | 10…30V DC | 防護等級： | IP65 | ||||||||
| 精度 ： | 0.2%, 0.5% | 負載： | ≥10KΩ(0..10V）,≥5KΩ(1..5V） ≤(UB-10)V/ 0.02A (4…20mA) |
外殼材質： | 不銹鋼 304 | ||||||||
| 線性度： | ±0.2% | 能量消耗： | 信號電流(2-wire)，8mA（3-wire） | 接液材質： | 不銹鋼 316L | ||||||||
| 重復性： | ≤±0.1FS | 電氣保護： | 過載/反相保護 | 密封： | 氟素橡膠 | ||||||||
| 穩定性： | 優于每年0.01%量程 | 環境溫度： | -30…85℃ | 重量： | 0.10kg | ||||||||
| 溫度影響： | ＜±0.02%FS/K | 介質溫度： | -25…80℃ | 電氣連接： | 赫斯曼接頭(DIN43650 | ||||||||
尺寸圖
選型表
| KAP10- | 通用壓力變送器(擴散硅原理) | |||||
| 量程 | ||||||
| 負壓-1 to 0bar | ||||||
| 表壓（量程見量程代碼表此項為常規應用選型）（*） | ||||||
| 絕壓（量程見量程代碼表） | ||||||
| 精度等級 | ||||||
| 0.20%（0.2級） | ||||||
| 0.50%（0.5級） | ||||||
| 過程連接（外螺紋） | ||||||
| M12*1.25 | ||||||
| NPT1/4 | ||||||
| NPT1/2 | ||||||
| G1/4 （*） | ||||||
| G1/2 （*） | ||||||
| M20*1.5 （*） | ||||||
| 輸出信號類型 | ||||||
| 4~20mA輸出 （*） | ||||||
| 0…10mA輸出 | ||||||
| 0~5VDC輸出 | ||||||
| 0~10VDC輸出 | ||||||
| 電氣連接 | ||||||
| 赫斯曼接頭（DIN43650) | ||||||
| 上訴選型表不含選型代碼，如需代碼請聯系我們或填寫閣下的信息 | ||||||
