原理，結構
音叉式物位開關的工作原理是通過安裝在音叉基座上的一對壓，電晶體使音叉在一定共振頻率下振動。當被測物料蓋過音叉，振動減速。變換的振動頻率被自動感知，被處理信號調節繼電器，以達到指示或控制的目的。
技術參數
| 供電電壓： | DC24V;AC220V |
| 功耗： | 直流供電：0.25W(24V) |
| 功耗： | 交流供電：1.5W（220V） |
| 工作溫度： | 標準型：-40～80℃；高溫型：-40～130℃ |
| 環境溫度： | -30～70℃ |
| 工作壓力： | -0.1～2.5MPa |
| 介質密度?： | ≥0.7g/cm3 |
| 液體粘度： | ≤10000mm2/s |
| 輸出方式： | DC24V,繼電器觸點輸出（DC24V?3A） |
| AC220V?,繼電器觸點輸出（AC220V?3A） | |
| 電氣接口： | M20×1.5 |
| 防護等級： | IP65 |
| 叉體長度： | 100～2000mm |
| 接液材質： | 不銹鋼 |
| 接線盒材質： | 鋁合金 |

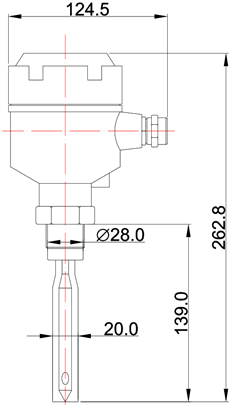

尺寸圖
選型表
| TF- | 音叉物位開關 | ||||||||||
| 電氣倉材質 | |||||||||||
| 鑄鋁電氣接線倉（IP65，不可目視動作點性狀） | |||||||||||
| 不銹鋼1.4301(304)??電氣接線倉（IP65，可目視動作點性狀） | |||||||||||
| 供電及輸出方式 | |||||||||||
| DC24V?供電，繼電器輸出3A（*） | |||||||||||
| AC220V?供電，繼電器輸出3A | |||||||||||
| 叉體形式 | |||||||||||
| 標準型：100mm（*） | |||||||||||
| 延長型，數字為延長長度（100mm叉體尺寸不變）（此數據含100mm在內） | |||||||||||
| 過程連接 | |||||||||||
| 螺紋接口：G1″（*） | |||||||||||
| 螺紋接口：NPT1″ | |||||||||||
| 固定法蘭：DN40 | |||||||||||
| 工作溫度 | |||||||||||
| 標準型：-40～80℃（*） | |||||||||||
| 高溫型：-40～130℃ | |||||||||||
| 材質 | |||||||||||
| 不銹鋼1.4301(304)???（*） | |||||||||||
| 不銹鋼1.4435(316L) | |||||||||||
| 耐腐材質PTFE | |||||||||||
| 上訴選型表不含選型代碼，如需代碼請聯系我們或填寫閣下的信息 | |||||||||||
| 備注：“*”標為現貨常備款或快速交貨型 | |||||||||||
