原理，結構
采用完全密封的雙金屬溫控器，當溫度達到設定值時，繞制成環性彎曲狀的雙金屬片一端受熱膨脹觸發內置機械裝置，開關動作，安全可靠。
技術參數
| 測量范圍： | 固定開關點30℃…150℃（詳見下表） | 介質溫度： | 最大150℃ | |||||||||||
| 最大壓力： | 40 bar | 固定遲滯: | 最大15℃（>80℃) | |||||||||||
| 輸出: | 常開/常閉可選 觸點鍍銀 | 觸點容量: | 容量 5A-220VAC | |||||||||||
| 防護等級： | IP65 | 觸液部分材料: | 黃銅合金&1.4301（304）&1.4435（316L） | |||||||||||
| 探頭長度: | 10mm~50mm | 探頭直徑: | 8mm/10mm | |||||||||||
| 觸液部分材料: | 黃銅合金&1.4301(304)&1.4435(316L) | 電氣連接: | 赫斯曼標準接頭(DIN43650) | |||||||||||

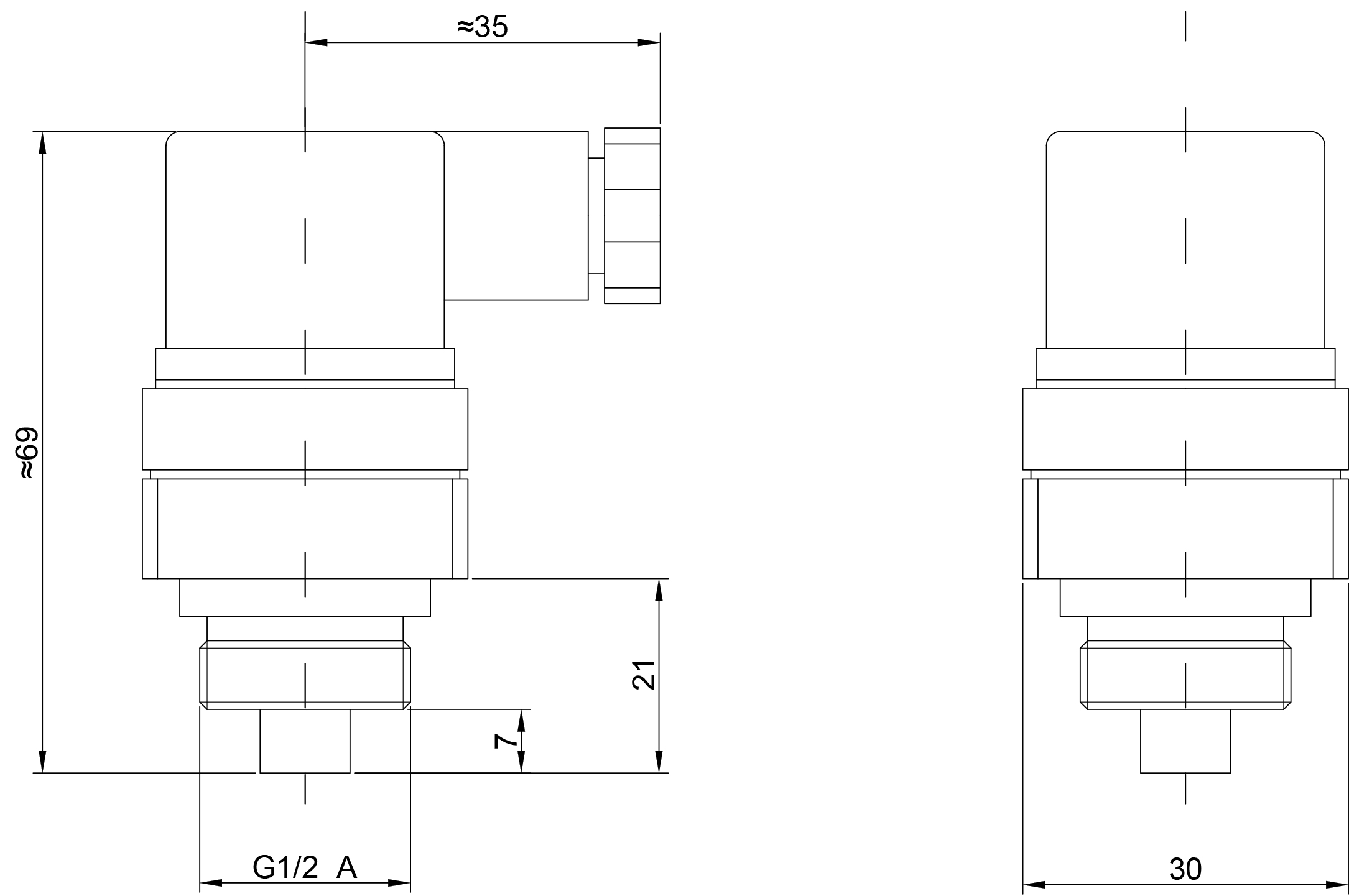

尺寸圖
選型表
| TK10- | 機械式溫度開關 | |||||||||||||||||
| 溫度范圍 | ||||||||||||||||||
| 30±5℃ | ||||||||||||||||||
| 40±5℃ | ||||||||||||||||||
| 50±5℃ | ||||||||||||||||||
| 60±5℃ | ||||||||||||||||||
| 70±5℃ | ||||||||||||||||||
| 80±5℃ | ||||||||||||||||||
| 100±5℃ | ||||||||||||||||||
| 150±5℃ | ||||||||||||||||||
| 接口螺紋 | ||||||||||||||||||
| G1/2外螺紋（*） | ||||||||||||||||||
| G1/4外螺紋 | ||||||||||||||||||
| G3/8外螺紋 | ||||||||||||||||||
| 探頭長度（不含螺紋部分） | ||||||||||||||||||
| 10mm（*） | ||||||||||||||||||
| 15mm | ||||||||||||||||||
| 25mm（*） | ||||||||||||||||||
| 50mm | ||||||||||||||||||
| 定制方式Customized | ||||||||||||||||||
| 輸出 | ||||||||||||||||||
| 常開（*） | ||||||||||||||||||
| 常閉 | ||||||||||||||||||
| 接液材質 | ||||||||||||||||||
| 接液材質：黃銅合金 | ||||||||||||||||||
| 接液材質：不銹鋼1.4301(304）（*） | ||||||||||||||||||
| 接液材質：不銹鋼1.4435(316L) | ||||||||||||||||||
| 此PDF不含選型表完整數據，如需選型請聯系銷售人員或發電子郵件至sales@kewill-auto.cn獲得完整樣本 。 |
||||||||||||||||||
| 備注：“*”標為現貨常備款或快速交貨型 | ||||||||||||||||||
