原理，結構
液位上升或下降時，帶動不銹鋼磁性浮球上下移動,浮球觸發檢測桿中的的磁簧開關，發出信號。
技術參數
| 最大壓力: | 10bar | 桿: | Φ8 |
| 介質密度: | 見選型表浮球材質 | 浮球: | Φ28*28*Φ9.5 不銹鋼1.4435 |
| 輸出 | 干簧管信號（常開或常閉） | Φ25*16*Φ10 NBR橡膠 | |
| 防護等級： | IP65 | Φ22*24*Φ9.5 PP聚丙烯 | |
| 接線方式: | 赫斯曼端子接頭(DIN43650) | 過程連接: | 螺紋連接 NPT1〞& G1 |
| 浮球: 桿: |
不銹鋼1.4435(316L) | 觸點容量： | 220VAC,50W,max 0.5A |
| NBR橡膠 | 介質溫度： | 不銹鋼1.4435浮球:-40~200℃ | |
| PP聚丙烯 | NBR橡膠浮球:-20~110℃ | ||
| 不銹鋼1.4435(316L) | PP聚丙烯浮球:-20~85℃ | ||
| 材料: | PP聚丙烯 |

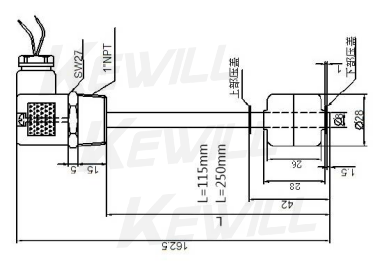

尺寸圖
選型表
| LV10- | 浮球式液位開關（可定制型） | |||||||
| 款式類型 | ||||||||
| 標準赫斯曼插座型 | ||||||||
| 小型鑄鋁接線盒型 | ||||||||
| 直接復線型 | ||||||||
| 測量范圍 | ||||||||
| 測量范圍 115mm | ||||||||
| 測量范圍 250mm | ||||||||
| 測量范圍 500mm | ||||||||
| 測量范圍 700mm | ||||||||
| 測量范圍 客戶指定，最大1000mm | ||||||||
| 連接螺紋 | ||||||||
| 外螺紋鏈接G1″(*) | ||||||||
| 外螺紋鏈接NPT1″ | ||||||||
| 動作點(LV10最多2路報警點，多路要求可選LV30系列) | ||||||||
| 1個動作點 | ||||||||
| 2個動作點 | ||||||||
| 浮球尺寸與應用介質 | ||||||||
| Φ28*28*Φ9.5 不銹鋼1.4435 比重0.7g/cm3，水 油 弱酸 弱堿，-40~200°C | ||||||||
| Φ25*16*Φ10 NBR橡膠 比重0.65g/cm3，水 汽油 煤油，-20~110°C | ||||||||
| Φ22*24*Φ9.5 PP聚丙烯 比重0.65g/cm3，水，-30~85°C | ||||||||
| 行程桿材質 | ||||||||
| 不銹鋼1.4301（不銹鋼304）（*） | ||||||||
| 不銹鋼1.4435（不銹鋼316L）（*） | ||||||||
| PP聚丙烯 | ||||||||
| 耐壓等級 | ||||||||
| 10bar | ||||||||
| 16bar（高壓定制型） | ||||||||
| 上述選型表不含選型代碼，如需選型代碼請聯系我們或填寫閣下的信息 | ||||||||
備注：(*)為現貨或常備款,推薦優先選擇。
注：開關輸出型產品，可定制多球型(≤2PCS)，訂貨時請注明浮球數、各浮球位置尺寸、輸出類型(常開或常閉)
