原理，結構
LV71系列基于陶瓷電容技術，當液位增加時，加在陶瓷電容上的壓力增大，使得電容值增大，電容值正比于液位高低。
技術參數
| 測量范圍： | 0…0.1bar至0…20bar | ||
| 精度等級： | 0.2%或0.5% | ||
| 線性度： | ±0.2%或±0.5% | ||
| 遲滯： | ≤±0.01%滿量程 | ||
| 穩定性： | 優于每年0.1% | ||
| 溫度影響： | Tk＜±0.02%FS/K | ||
| 量程遷移： | 可按標準量程的10:1遷移 | ||
| 工作電壓： | 12…36V DC | ||
| 負載電阻： | ≤1000Ω | ||
| 工作溫度： | -30…85℃ | ||
| 介質溫度： | -30…80℃ | ||
| 存儲溫度： | -30…85℃ | ||
| 法蘭規格： | DN50 PN4.0MPa | ||
| DN80 PN4.0MPa | |||
| 防護等級 | IP65 | ||
| 變送器外殼材料： | 模壓鑄鋁 | ||
| 法蘭材料： | 不銹鋼316L/聚四氟乙烯（PTFE）可選 | ||
| 針腳 | 電纜顏色 | 功能/4-20mA輸出 | 功能/1-5V輸出 | ||||||||||||
| 針腳 | 電纜顏色 | 24+Vdc供電（±20%） | 24+Vdc供電（±20%） | ||||||||||||
| 針腳 | 電纜顏色 | 4-20mA輸出正極 | 直流地線 | ||||||||||||
| 針腳 | 電纜顏色 | / | 1-5V輸出正極 | ||||||||||||

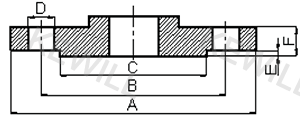

尺寸圖
| 公稱直徑 | A | B | C | D | E | F | 螺栓尺寸 | 螺栓孔數量 | |||
| DN | Th | n | |||||||||
| 40 | 150 | 110 | 84 | 18 | 3 | 20 | M16 | 4 | |||
| 50 | 160 | 125 | 99 | 18 | 3 | 20 | M16 | 4 | |||
以上尺寸單位均為mm
選型表
| LV71- | 法蘭式靜壓液位計 | |||||||||||||||
| 量程* | ||||||||||||||||
| 0…10米 | ||||||||||||||||
| 顯示表頭 | ||||||||||||||||
| 無顯示表頭 | ||||||||||||||||
| LCD顯示表頭 | ||||||||||||||||
| 精度等級 | ||||||||||||||||
| 0.2級 | ||||||||||||||||
| 0.5級 | ||||||||||||||||
| 模擬信號輸出 | ||||||||||||||||
| 4…20mA | ||||||||||||||||
| 1…5V | ||||||||||||||||
| 連接方式 | ||||||||||||||||
| 法蘭連接：DN50 | ||||||||||||||||
| 法蘭連接：DN80 | ||||||||||||||||
| 螺紋連接：M42×1.5 | ||||||||||||||||
| 上述選型表不含選型代碼，如需選型代碼請聯系我們或填寫閣下的信息 | ||||||||||||||||
